Extension du port de la Condamine à Monaco
Client : BEC - DRAGADOS, FCC HT - SMMT
Logiciel utilisé :
CESAR-LCPC
Modules TEXO-MEXO
Matériel :
PC Windows
Caractéristiques de l'étude :
Modèle :
- 18471 nœuds
- 14575 éléments 3D volumiques
- 8264 éléments d'échange
- 3310 éléments spéciaux de liaison
Logiciel utilisé :
CESAR-LCPC
Modules TEXO-MEXO
Matériel :
PC Windows
Caractéristiques de l'étude :
- 5 phases de construction (coulage - décoffrage)
- Suivi du comportement du béton sur 110 jours
Modèle :
- 18471 nœuds
- 14575 éléments 3D volumiques
- 8264 éléments d'échange
- 3310 éléments spéciaux de liaison
Visualisation d'isovaleurs de température
La présente étude porte sur l'analyse du comportement thermomécanique du béton au cours de sa prise pour divers éléments de structure constituant une extension du port de la Condamine à Monaco.
Le phasage de construction a été testé pour limiter la fissuration.
La note technique :
Au cours de la prise, l'hydratation du ciment produit une réaction thermo-activée qui entraîne une élévation de température de la structure en béton. Les phénomènes de retrait couplés aux gradients de température peuvent alors induire des contraintes élevées et devenir, de ce fait, la cause de fissurations.
La modélisation de ces comportements s'effectue suivant deux phases :

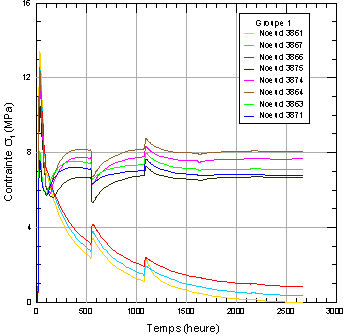

Evolution de la contrainte principale en fonction du temps
Le phasage de construction a été testé pour limiter la fissuration.
La note technique :
Au cours de la prise, l'hydratation du ciment produit une réaction thermo-activée qui entraîne une élévation de température de la structure en béton. Les phénomènes de retrait couplés aux gradients de température peuvent alors induire des contraintes élevées et devenir, de ce fait, la cause de fissurations.
La modélisation de ces comportements s'effectue suivant deux phases :
- le calcul au cours du temps des variations de température et du degré d'avancement de la réaction d'hydratation du ciment dans la structure en béton,
- le calcul au cours du temps des déplacements et des contraintes dans la structure en béton sous l'influence des élévations de températures calculées précédemment.
Evolution de la contrainte principale en fonction du temps
